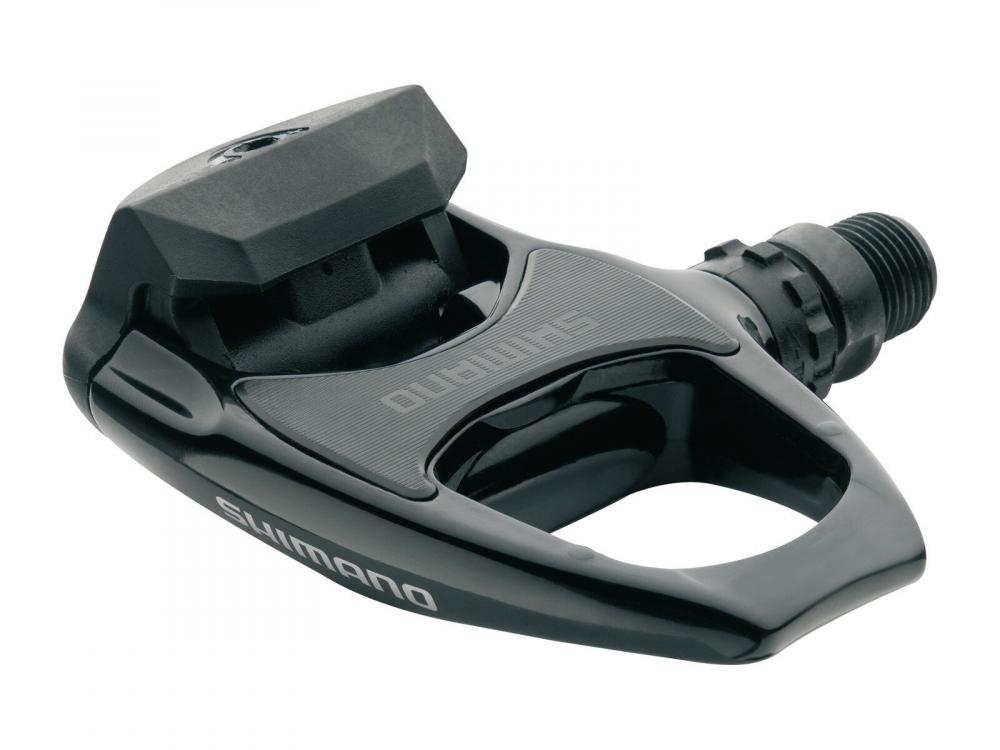

Shimano PD-R540 SPD-SL Rennrad-Klickpedale schwarz inklusive SM-SH11 Cleats

Die Shimano PD-R540 sind einseitige SPD-SL-Klickpedale für Rennräder und andere sportliche Fahrräder. Ihre breite, flache Auflagefläche schafft eine stabile Verbindung zwischen Fahrradschuh und Pedal. Die beim Treten eingebrachte Kraft wird dadurch großflächig aufgenommen und effizient auf die Kurbel übertragen.

Das SPD-SL-System wurde speziell für den Einsatz auf der Straße entwickelt. Die breite Schuhplatte wird an Rennradschuhen mit Dreilochaufnahme befestigt und rastet in die Bindung des Pedals ein. Die zum Ein- und Ausklicken erforderliche Federkraft lässt sich individuell einstellen. Eine gut sichtbare Anzeige erleichtert die gleichmäßige Abstimmung beider Pedale.

Zum Lieferumfang gehören gelbe Shimano SM-SH11 SPD-SL-Cleats. Sie bieten einen Bewegungswinkel von sechs Grad. Dieser sogenannte Float erlaubt dem eingeklickten Fuß eine begrenzte seitliche Drehbewegung, ohne dass sich der Schuh unbeabsichtigt vom Pedal löst.

Der Pedalkörper besteht aus Aluminium. Die Achse aus widerstandsfähigem Chrom-Molybdän-Stahl ist mit einer abgedichteten, wartungsarmen Patronenlagereinheit ausgestattet. Eine breite Lageranordnung unterstützt die gleichmäßige Verteilung der beim Pedalieren auftretenden Belastungen.

Mit einem durchschnittlichen Gewicht von ca. 330 g pro Paar bietet das PD-R540 einen ausgewogenen Einstieg in das Shimano-SPD-SL-System. Die schwarze Ausführung mit der Hersteller-Art.-Nr. EPDR540 ist eindeutig der EAN 4524667069799 zugeordnet.

Technische Daten

Kompatibilität

Vergleich der kompatiblen SPD-SL-Cleats

Auswahlhinweis

Die EAN 4524667069799 bezeichnet das schwarze Shimano PD-R540 mit SPD-SL-System. Sie gehört nicht zum silbernen PD-M540. Obwohl sich beide Modellnamen nur durch einen Buchstaben unterscheiden, handelt es sich um unterschiedliche Pedaltypen.

Das PD-R540 verwendet das einseitige SPD-SL-System für Rennradschuhe mit breiter Dreilochaufnahme. Das PD-M540 ist dagegen ein doppelseitiges MTB-Pedal für kleinere SPD-Cleats und Schuhe mit Zweilochaufnahme. Cleats und Schuhe der beiden Systeme können nicht direkt miteinander kombiniert werden.

Vor der Bestellung müssen die Aufnahme des Fahrradschuhs und das Gewinde der Kurbel geprüft werden. Das PD-R540 benötigt eine Kurbel mit dem üblichen 9/16-Zoll-Pedalgewinde. Die Schuhe müssen mit der dreieckig angeordneten SPD-SL-Dreilochaufnahme ausgestattet sein.

Die mitgelieferten SM-SH11 Cleats bieten sechs Grad Bewegungsfreiheit. Wer eine vollständig starre Verbindung bevorzugt, kann die roten SM-SH10 verwenden. Die blauen SM-SH12 stellen mit zwei Grad Bewegungsfreiheit eine Zwischenlösung dar.

Montage der Pedale

Vor der Montage werden die Gewinde der Pedalachsen gereinigt und dünn mit geeignetem Montagefett versehen. Das Fett schützt vor Korrosion und erleichtert eine spätere Demontage.

Das rechte Pedal besitzt ein normales Rechtsgewinde und wird im Uhrzeigersinn eingeschraubt. Das linke Pedal besitzt ein Linksgewinde und wird gegen den Uhrzeigersinn eingeschraubt. Die Pedale dürfen nicht vertauscht oder mit Gewalt angesetzt werden, da andernfalls die Gewinde der Kurbelarme beschädigt werden können.

Zur Montage wird ein 8-mm-Innensechskantschlüssel oder ein geeigneter 15-mm-Pedalschlüssel verwendet. Das vorgeschriebene Anzugsdrehmoment beträgt 35 bis 55 Nm. Nach den ersten Fahrten sollte der feste Sitz kontrolliert werden.

Montage der Cleats

Die SM-SH11 Cleats werden mit der breiten Spitze in Fahrtrichtung an der Schuhsohle positioniert. Anschließend werden die drei Befestigungsschrauben mit den vorgesehenen Unterlegscheiben zunächst nur leicht angezogen.

Die Cleat-Position kann in Längsrichtung, seitlich und im Winkel angepasst werden. Nach Festlegung der gewünschten Position werden die Schrauben abwechselnd und gleichmäßig mit 5 bis 6 Nm festgezogen.

Eine falsche Cleat-Position kann Beschwerden oder eine ungleichmäßige Belastung verursachen. Bei Unsicherheit sollte die Einstellung im Rahmen einer fachgerechten Fahrradanpassung vorgenommen werden. Nach den ersten Fahrten müssen die Befestigungsschrauben erneut kontrolliert werden.

Einstellung der Federkraft

Die Federkraft bestimmt, wie viel Kraft zum Ein- und Ausklicken benötigt wird. Sie wird an der Rückseite der Bindung mit einem 2,5-mm-Innensechskantschlüssel eingestellt. Eine Drehung im Uhrzeigersinn erhöht die Haltekraft. Eine Drehung gegen den Uhrzeigersinn verringert sie.

Jede Rastung verändert die Einstellung um eine Stufe. Die Anzeige am Pedal zeigt die aktuelle Position. Beide Pedale müssen gleichmäßig eingestellt werden. Die Einstellschraube darf nicht über die stärkste oder schwächste angezeigte Position hinausgedreht werden.

Eine zu geringe Haltekraft kann dazu führen, dass sich der Schuh unbeabsichtigt löst. Eine zu hohe Einstellung erschwert das schnelle Ausklicken. Neue Nutzer sollten mit einer kontrolliert niedrigen Einstellung beginnen und die Federkraft anschließend schrittweise anpassen.

Sicherheits- und Übungshinweis

Vor der ersten Fahrt muss das Ein- und Ausklicken an einem sicheren Ort geübt werden. Dazu werden die Bremsen betätigt und die Füße einzeln wiederholt mit den Pedalen verbunden und gelöst. Erst wenn die Bewegung sicher beherrscht wird, sollte auf einer ebenen, verkehrsfreien Fläche gefahren werden.

Zum Ausklicken wird die Ferse seitlich nach außen gedreht. Vor Kreuzungen, engen Kurven, Steigungen und vorhersehbaren Stopps sollte ein Fuß frühzeitig gelöst werden. SPD-SL-Pedale sind nicht dafür ausgelegt, bei einem Sturz automatisch auszulösen.

Die Cleats und Bindungen müssen regelmäßig auf Verschleiß, Verschmutzung und Beschädigungen kontrolliert werden. Stark abgenutzte Cleats können sich unerwartet lösen oder nur noch schwer ausklicken und müssen ersetzt werden.

Pflege- und Wartungshinweis

Pedale und Bindungsmechanismus können mit Wasser, einer weichen Bürste und einem milden Reinigungsmittel gesäubert werden. Ein direkt auf die Lagerdichtungen gerichteter Hochdruckstrahl ist zu vermeiden.

Die abgedichtete Patronenlagereinheit ist wartungsarm. Treten seitliches Spiel, ungewöhnliche Geräusche oder ein rauer Lauf auf, muss die Achseinheit fachgerecht geprüft und gegebenenfalls neu eingestellt oder gewartet werden.

Für Fahrten im öffentlichen Straßenverkehr sind die jeweils geltenden Vorschriften zur Sichtbarkeit des Fahrrads zu beachten. Reflektoren gehören nicht zum Lieferumfang. Für das PD-R540 ist der separat erhältliche Reflektorsatz Shimano SM-PD58 vorgesehen.

Häufige Fragen

Welches Pedalsystem verwendet das Shimano PD-R540?

Das PD-R540 verwendet das Shimano SPD-SL-System für Rennradschuhe mit Dreilochaufnahme.

Welche Cleats gehören zum Lieferumfang?

Mitgeliefert werden gelbe Shimano SM-SH11 Cleats einschließlich Befestigungsschrauben und Unterlegscheiben.

Wie viel Bewegungsfreiheit bieten die SM-SH11 Cleats?

Die gelben SM-SH11 bieten insgesamt sechs Grad seitliche Bewegungsfreiheit.

Ist das PD-R540 mit SPD-MTB-Schuhen kompatibel?

Nein. Reine MTB-Schuhe mit Zweilochaufnahme sind nicht direkt kompatibel. Benötigt werden Schuhe mit SPD-SL-Dreilochaufnahme.

Ist das Pedal beidseitig verwendbar?

Nein. Das PD-R540 besitzt eine einseitige SPD-SL-Bindung. Zum Einklicken wird die Pedalspitze mit dem Cleat aufgenommen und die Ferse anschließend nach unten gedrückt.

Kann die Auslösehärte eingestellt werden?

Ja. Die Federkraft lässt sich mit einem 2,5-mm-Innensechskantschlüssel einstellen. Beide Pedale müssen gleichmäßig abgestimmt werden.

Wie viel wiegt das Pedalset?

Das durchschnittliche Gewicht beträgt ca. 330 g pro Paar.

Welche Kurbel wird benötigt?

Die Kurbelarme müssen das übliche Pedalgewinde BC 9/16 Zoll × 20 TPI besitzen.

Sind Reflektoren enthalten?

Nein. Der passende Shimano-SM-PD58-Reflektorsatz ist separat erhältlich.

Ist die EAN dem PD-M540 zugeordnet?

Nein. Die EAN 4524667069799 gehört zum schwarzen Shimano PD-R540 mit SPD-SL-System. Das PD-M540 ist ein anderes Modell für das MTB-orientierte SPD-System.
