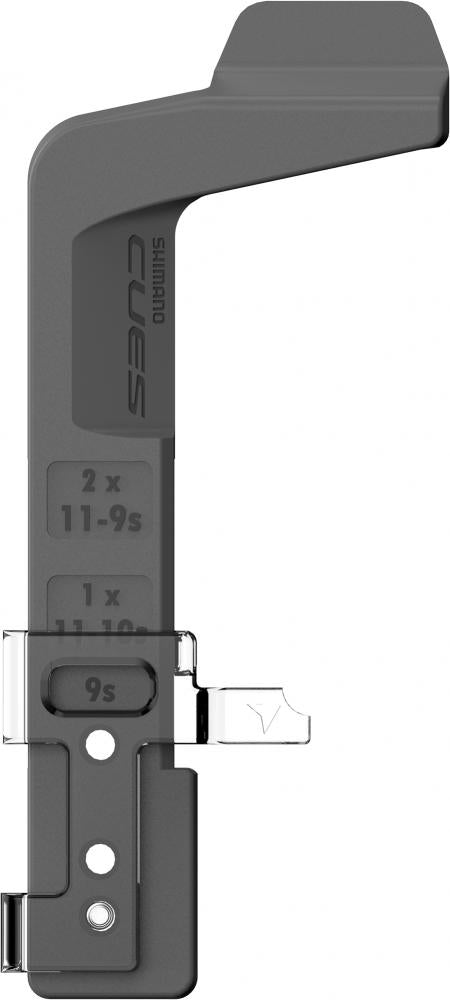

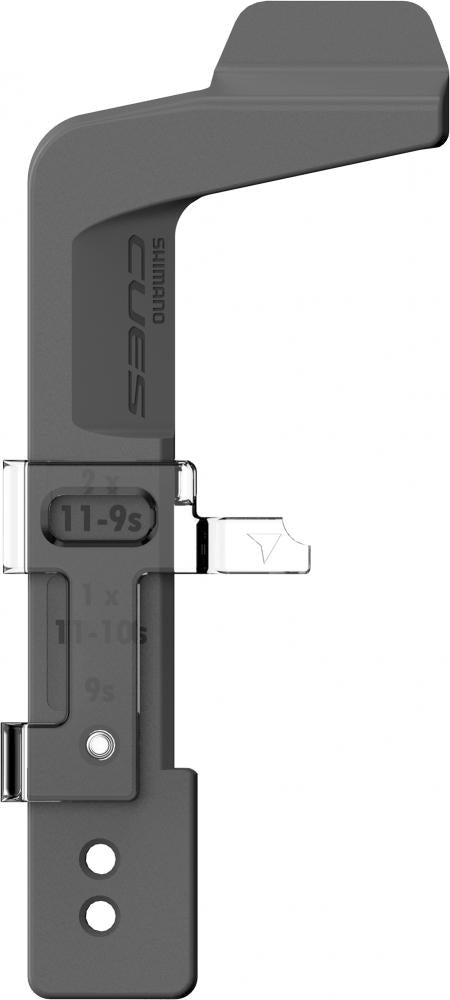

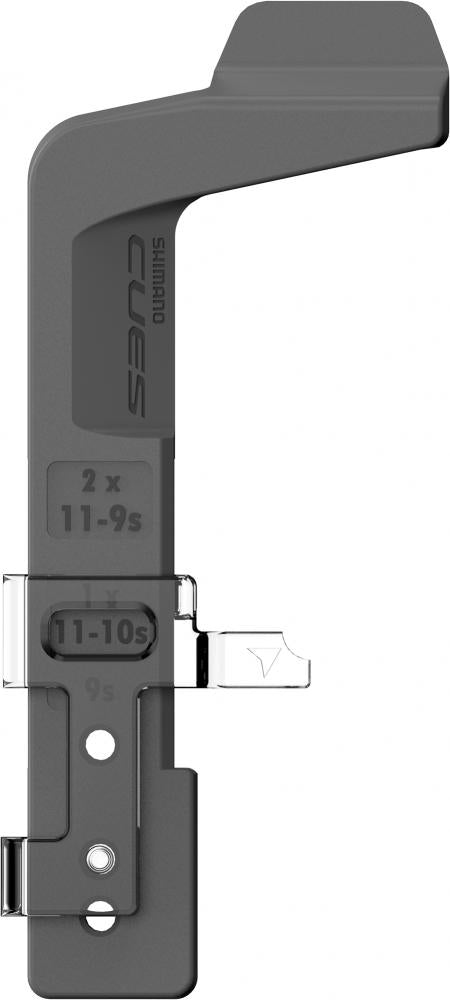

Shimano Einstellwerkzeug TL-RD200 für CUES Schaltwerke Y07A98020

Das Shimano TL-RD200 ist ein originales Einstellwerkzeug für kompatible Shimano CUES Schaltwerke. Es unterstützt bei der präzisen Einstellung des sogenannten G-G-Abstands zwischen der oberen Leitrolle des Schaltwerks und dem größten Ritzel der Kassette.

Das Werkzeug wird am montierten Antrieb angesetzt und erleichtert die Auswahl des von Shimano vorgesehenen Leitrollenabstands. Dadurch muss der Abstand nicht mit einem Lineal geschätzt werden.

Technische Daten

Kompatibilität

Shimano nennt für das TL-RD200 ausschließlich folgende Schaltwerke:

Andere Shimano Schaltwerke werden von Shimano für dieses Werkzeug nicht als kompatibel aufgeführt.

Anwendung

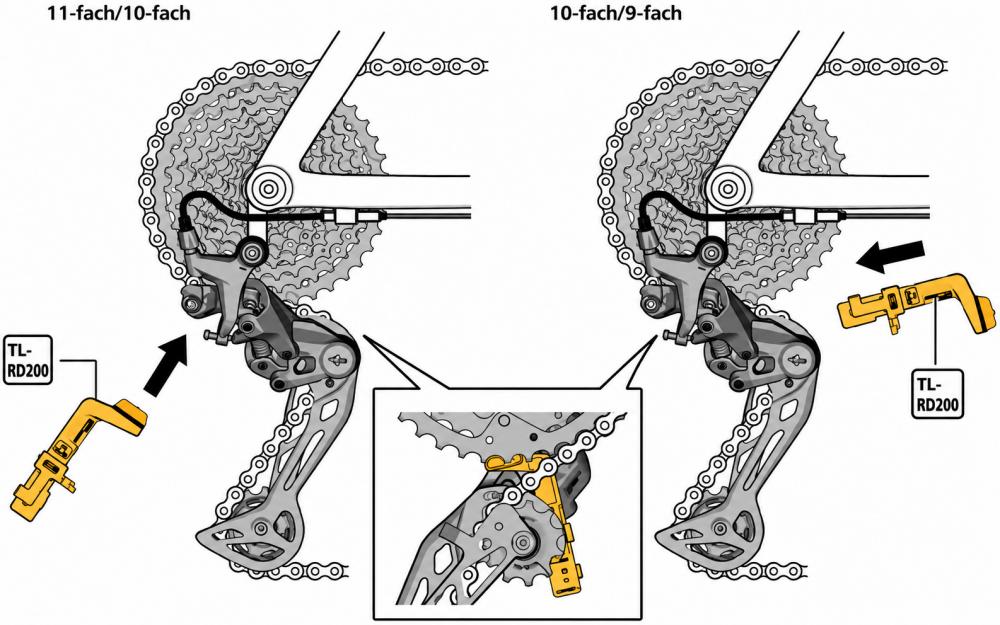

Das Werkzeug wird verwendet, nachdem Schaltwerk, Kette und Kassette montiert wurden. Für die Einstellung wird die Kette entsprechend der Shimano Montageanleitung auf das vorgesehene Ritzel geschaltet. Anschließend lässt sich mit dem TL-RD200 prüfen, ob der Abstand zwischen Leitrolle und Kassette zur jeweiligen Antriebskonfiguration passt.

Das Werkzeug dient nicht zur Einstellung des Schaltauges, der Anschlagschrauben oder der Zugspannung.

Passende Schmierstoffe und weitere Werkzeuge

Für das TL-RD200 selbst schreibt Shimano keinen Schmierstoff vor. Das Werkzeug muss nicht gefettet oder geölt werden.

In den geprüften Shimano Unterlagen wird für diese Arbeit kein weiteres produktspezifisches Shimano Spezialwerkzeug zwingend dem TL-RD200 zugeordnet. Für allgemeine Montage- und Einstellarbeiten am Schaltwerk werden zusätzlich geeignete Standardwerkzeuge benötigt.

Auswahlhinweis

Vor der Bestellung muss die genaue Modellnummer des Schaltwerks geprüft werden. Die Aufschrift CUES oder die Anzahl der Gänge reicht nicht aus, da das TL-RD200 nicht für jedes Shimano CUES Schaltwerk vorgesehen ist.

Die Modellbezeichnung befindet sich normalerweise auf der Rückseite oder Innenseite des Schaltwerks und beginnt mit RD-.

Häufige Fragen

Wofür wird das TL-RD200 benötigt?

Das Werkzeug hilft dabei, den richtigen Abstand zwischen der oberen Schaltwerkrolle und der Kassette einzustellen. Dieser Abstand beeinflusst, wie sauber und zuverlässig das Schaltwerk über die Kassette schaltet.

Kann ich den Abstand nicht einfach mit einem Lineal messen?

Eine Kontrolle mit einem Lineal ist grundsätzlich möglich, kann aber je nach Blickwinkel und Einbausituation ungenau sein. Das TL-RD200 bildet die für die kompatiblen CUES Schaltwerke vorgesehenen Einstellpositionen direkt ab und erleichtert dadurch eine reproduzierbare Einstellung.

Kann das Werkzeug bei montiertem Hinterrad verwendet werden?

Ja. Die Einstellung des Leitrollenabstands erfolgt am vollständig montierten Antrieb mit eingesetztem Hinterrad, Kassette und Kette.

Richtet das TL-RD200 ein verbogenes Schaltauge aus?

Nein. Das TL-RD200 ist kein Schaltaugen-Richtwerkzeug. Ein verbogenes Schaltauge muss vor der Schaltwerkeinstellung mit einem geeigneten Richt- und Messwerkzeug geprüft werden.

Passt das Werkzeug zu allen Shimano CUES Schaltwerken?

Nein. Shimano bestätigt die Verwendung ausschließlich für RD-U8020, RD-U6020-11, RD-U6020-10, RD-U4020 und RD-U3020.

Wird das Werkzeug für jeden Schaltvorgang benötigt?

Nein. Es handelt sich um ein Montage- und Einstellwerkzeug. Es wird normalerweise nur bei der Erstmontage, nach dem Austausch von Schaltwerk, Kassette oder Schaltauge sowie bei einer erneuten Grundeinstellung benötigt.

Kann das TL-RD200 am Fahrrad verbleiben?

Nein. Das Werkzeug wird ausschließlich während der Einstellung angesetzt und anschließend wieder entfernt. Es ist kein Bestandteil des Schaltwerks.
